Camas de tablero basada en la solución MT8735
Funciones principales:
(1) Especificaciones del producto: MT8735, 1080p 30 fps DVR, fondo de datos 3G/4G, perro electrónico, pantalla IPS, grabación dual delantera y trasera, cámara de vista trasera, Wake de voz - arriba, operación de voz.
(2) Grabación de DVR: 1080p 30fps de alto - Grabación de video de definición, no se omiten o faltaron segundos, buen efecto de visión nocturna, real - Almacenamiento de tiempo de imágenes de conducción.
(3) Navegación: GPS+Beidou Posicionamiento rápido, aire - a - Tiempo de inicio en frío molido de 35 segundos, posicionamiento preciso, no se requiere antena externa, soporte para múltiples mapas.
(4) Datos: Descarga de tiempo real -} de los últimos datos de seguridad de conducción a través de 3G/4G, provisión rápida de servicios humanizados, como estacionamientos circundantes, estaciones de servicio, servicios de automóviles, áreas de descanso, etc., y soporte para sistemas de servicios de fondo.
(5) Anti - Grabación de robo: tiene una función de robo anti - cuando el motor está apagado y puede notificar al propietario inmediatamente con datos 3G/4G para evitar que el automóvil sea robado.
(6) Voz inteligente: chatear, contar historias, aprender sobre las últimas noticias, comprender el mercado de valores y decir adiós a los días de jugar con su teléfono mientras conduce.
(7) Cámara retrovisora: cambie automáticamente cuando se invierte, y puede cambiar fácilmente entre las imágenes de la cámara delantera y trasera, teniendo en cuenta las cámaras delanteras y traseras y garantizar la seguridad.
(8) Tarjeta de TF única: una tarjeta TF puede manejar mapas fuera de línea y almacenamiento de archivos de video, por lo que ya no tiene que gastar dinero adicional para comprar una tarjeta TF adicional.
(9) Tarjeta de ala en línea: no se preocupe si su automóvil se descompone en el Monte Everest, la tarjeta de ala en línea puede resolver todos sus problemas por usted.
(10) Estilo de interfaz de usuario: estilo de interfaz de usuario, simple y fácil de usar.
(11) Transmisor FM: utilizado junto con el receptor FM del automóvil, el efecto de sonido del espejo retrovisor es más agradable.
(12) Bluetooth Hands - GRATIS: Después de que el teléfono móvil del propietario se combina con éxito con el host, puede responder fácilmente llamadas y hacer llamadas de voz, evitar boletos y conducir más seguro.
(13) Perro electrónico: combinado con GPS, cubre una amplia gama de datos que incluyen semáforos, cámaras de velocidad, estaciones de servicio, escuelas, cabinas de peaje, entradas de carreteras y áreas de servicio, garantizando la precisión y la efectividad.
(14) Otras características estándar: tiene funciones de entretenimiento de audio y video, admite la salida de múltiples formatos de audio y video, y admite 1080p High - Definición de decodificación de video.
Dificultades de diseño:
(1) La plataforma utiliza el chip MT8735, que tiene muchas funciones, como DVR y multimedia, GPS+Beidou, WiFi, Bluetooth Hands - Free (BT), Radar Electronic Dog, transmisor FM, cámara frontal, Avin/CVBS de cámara trasera, interfaz USB, comunicación inalámbrica LTE y una densidad de tablero relativamente alta. Tiene muchas bandas de RF, como la banda 3 -} 8 - (también es compatible con 5 - Versiones de 12 bandas móviles y China Mobile y China), y admite GSM/WCDMA/FDD-LTE (TD-SCDMA/TDD-LTE).
(2) Bandas de frecuencia compatibles GSM: 850/900/1800/1900, WCDMA: BAND1/8, FDD - Lte: Band1/3/8/, (TD - SCDMA: Band34/39) Nuestra compañía ha hecho un diseño razonable basado en el tipo de tablero para garantizar la integridad de la señal.
Las contramedidas de nuestra empresa:

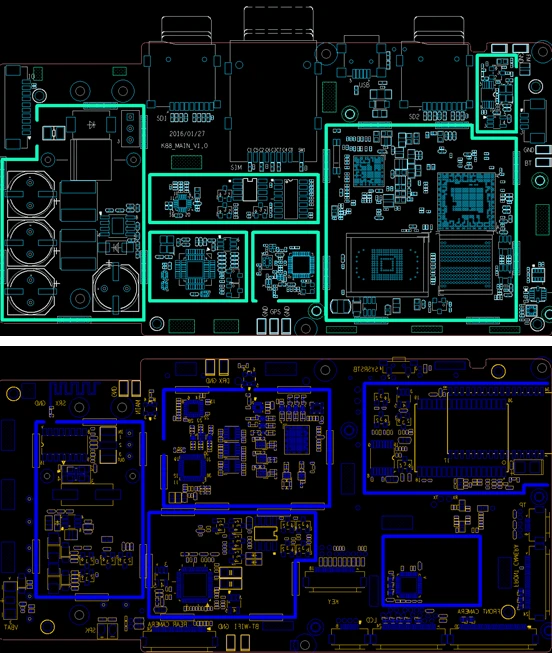

(1) El tablero debe ser relativamente pequeño, y la parte RF ocupa un espacio relativamente grande. Cada módulo debe cubrirse con una cubierta de blindaje para evitar interferencias.
(2) Las señales de RF deben mantenerse lo más paralelas posible.
(3) Las señales diferenciales deben basarse en 4 capas de 4, y las líneas de RF como las líneas de IQ deben basarse en 4 capas.
(4) Debido a los altos requisitos de diseño para los chips de la plataforma MTK, este proyecto está estrictamente necesario para cumplir con la aprobación del fabricante.
(5) Diseño para las pruebas de fabricación (DFM) y diseño para ensamblaje (DFA).
Comentarios de los clientes:
La primera versión se probó con éxito y se puso en producción en masa.
Diseñados de diseño de topbottom - DDR montado en ICS
Dificultades de diseño:
1. Espacio de tablero limitado, cuatro chips DDR ocupan un área grande.
2. Planificación de la capa de señal DDR en el lado BGA.
3. Tres - nivel ciego Las señales de control de direcciones DDR enterradas requieren un circuito de tipo t -.
Nuestras soluciones:
1. DDR Bottom - montaje y tres - Circuito de nivel ciego de nivel.
2. El enrutamiento del componente BGA se divide en tres círculos: el círculo exterior usa la primera capa más cercana al dispositivo, el círculo medio usa la segunda capa más cercana al dispositivo y el círculo interno usa la tercera capa más cercana al dispositivo.
3. Las señales DDR se avivan en los pines, y las señales de control de direcciones se enrutan alternativamente a través de las tres capas.
Resultado final:
El diseño DDR ocupa un área pequeña, todas las señales tienen una referencia de tierra y la calidad de simulación de señal DDR es excelente.
