En el ámbito del diseño y fabricación de PCB de alta velocidad, el control de impedancia es un aspecto crítico que puede afectar significativamente el rendimiento de los dispositivos electrónicos. Como proveedor dedicado de PCB de alta velocidad, he sido testigo de primera mano de los desafíos y la importancia de dominar el control de impedancia. En este blog, compartiré conocimientos profundos sobre cómo controlar la impedancia en PCB de alta velocidad.
Comprensión de la impedancia en PCB de alta velocidad
Antes de profundizar en los métodos de control, es fundamental comprender qué es la impedancia en el contexto de las PCB de alta velocidad. La impedancia es la oposición que presenta un circuito a una corriente alterna. En los PCB de alta velocidad, la adaptación adecuada de la impedancia es crucial para evitar reflejos de la señal, lo que puede provocar degradación de la señal, aumento de la interferencia electromagnética (EMI) y, en última instancia, problemas de rendimiento en el dispositivo.
La impedancia de una traza en una PCB está determinada por varios factores, incluido el ancho y el grosor de la traza, la constante dieléctrica del material entre la traza y el plano de referencia, y la distancia entre la traza y el plano de referencia. Por ejemplo, una traza más ancha normalmente tiene una impedancia menor, mientras que una mayor distancia del plano de referencia aumenta la impedancia.
Factores clave que afectan la impedancia
Trazar geometría
- Ancho de traza: Como se mencionó anteriormente, el ancho de la traza juega un papel importante en el control de la impedancia. Un cambio en el ancho de la traza puede afectar directamente el valor de impedancia. En el diseño de PCB de alta velocidad, es necesario un cálculo y control precisos del ancho de la traza. Por ejemplo, si el diseño requiere una impedancia de 50 ohmios, el ancho de la traza debe ajustarse de acuerdo con la pila de PCB específica y el material dieléctrico utilizado.
- Espesor de traza: El grosor de la traza también afecta la impedancia. Una traza más gruesa generalmente tendrá una impedancia más baja. Durante el proceso de fabricación, controlar con precisión el espesor del cobre es fundamental para mantener la impedancia deseada.
Material dieléctrico
- Constante dieléctrica (Er): Diferentes materiales dieléctricos tienen diferentes constantes dieléctricas, que influyen directamente en la impedancia. Una constante dieléctrica más alta dará como resultado una impedancia más baja. Al seleccionar un material dieléctrico para una PCB de alta velocidad, es crucial considerar su estabilidad dieléctrica constante sobre la frecuencia y la temperatura. Para aplicaciones de alto rendimiento, se prefieren materiales con constantes dieléctricas bajas y estables.
Distancia al plano de referencia
- Espaciado: La distancia entre la traza y el plano de referencia (normalmente un plano de tierra o un plano de potencia) es un factor clave. Una distancia más cercana reduce la impedancia, mientras que una distancia mayor la aumenta. En el diseño de PCB de alta velocidad, mantener un espacio constante entre las pistas y los planos de referencia es vital para el control de la impedancia.
Métodos para controlar la impedancia
Software de diseño de PCB
- Herramientas de simulación: La mayoría del software de diseño de PCB moderno viene con herramientas de simulación de impedancia integradas. Estas herramientas permiten a los diseñadores modelar la pila de PCB, incluida la geometría de traza, los materiales dieléctricos y los planos de referencia. Al simular diferentes escenarios, los diseñadores pueden predecir la impedancia de las pistas y realizar los ajustes necesarios antes de la fabricación. Por ejemplo, pueden cambiar el ancho de la traza o la distancia al plano de referencia en el software y ver cómo afecta el valor de impedancia.
- Reglas de diseño: El software de diseño de PCB también permite a los diseñadores establecer reglas de diseño relacionadas con la impedancia. Estas reglas pueden verificar automáticamente la geometría de la traza y el espaciado durante el proceso de diseño para garantizar que se cumplan los requisitos de impedancia. Esto ayuda a prevenir errores de diseño y reduce el tiempo y el costo asociados con el retrabajo.
Proceso de fabricación de PCB
- Grabado controlado: Durante el proceso de fabricación de PCB, el proceso de grabado debe controlarse cuidadosamente para garantizar que el ancho de la traza sea preciso. Cualquier variación en el ancho de la traza puede provocar desajustes de impedancia. Las técnicas avanzadas de grabado y el control preciso del proceso pueden minimizar estas variaciones.
- Proceso de laminación: El proceso de laminación es fundamental para controlar la distancia entre la traza y el plano de referencia. Es necesaria una alineación y presión adecuadas durante la laminación para garantizar un espesor dieléctrico constante. Cualquier desviación en el espesor dieléctrico puede afectar la impedancia.
Estudios de caso
PCB para equipos de comunicación
en el diseño dePCB para equipos de comunicación, las señales de alta velocidad se transmiten a frecuencias extremadamente altas. Por ejemplo, en los equipos de comunicación 5G, el control de la impedancia es de suma importancia para garantizar una transmisión de señal confiable. Mediante el uso de herramientas precisas de diseño de PCB y procesos de fabricación avanzados, pudimos controlar la impedancia de las pistas dentro de una tolerancia muy estricta. Esto no solo mejoró la integridad de la señal sino que también redujo el potencial de EMI, lo que resultó en equipos de comunicación de mejor rendimiento.
PCB de prueba de semiconductores

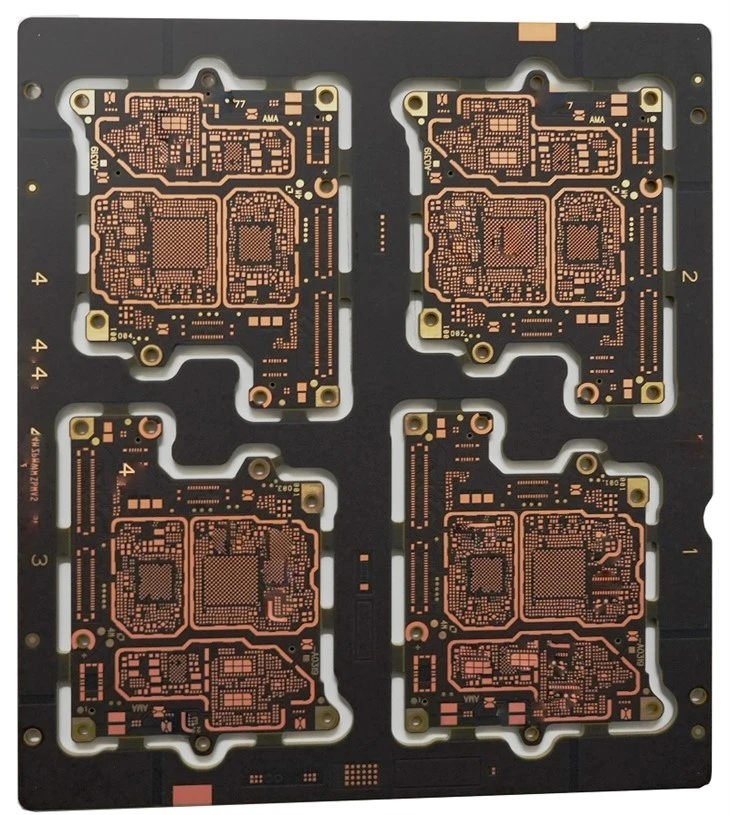

ParaPCB de prueba de semiconductoresSin embargo, el control preciso de la impedancia es esencial para realizar pruebas confiables de dispositivos semiconductores. Durante el proceso de fabricación, utilizamos materiales dieléctricos de alta calidad con constantes dieléctricas estables y controlamos cuidadosamente la geometría de la traza. Esto nos permitió alcanzar los valores de impedancia requeridos, asegurando resultados de prueba precisos y reduciendo la probabilidad de lecturas falsas.
Ciego y enterrado mediante PCB
Ciego y enterrado mediante PCBLos diseños a menudo presentan desafíos únicos en el control de impedancia. Las vías pueden introducir discontinuidades de impedancia, que deben minimizarse. Al optimizar el diseño de las vías, mediante el uso de diámetros de vía y anti-pad adecuados, y controlar el proceso de fabricación, pudimos reducir el impacto de las vías en la impedancia y garantizar una transmisión de señal fluida en la PCB.
Mejores prácticas para el control de impedancia
- Planificación temprana: El control de impedancia debe considerarse desde las primeras etapas del diseño de PCB. Discutir los requisitos de impedancia con el fabricante de PCB y garantizar que los procesos de diseño y fabricación estén alineados puede ahorrar tiempo y costos.
- Selección de materiales: Es fundamental elegir materiales dieléctricos de alta calidad con propiedades eléctricas estables. Realice investigaciones y pruebas exhaustivas para seleccionar los materiales más adecuados para la aplicación específica.
- Pruebas y Verificación: Después de la fabricación, es esencial realizar pruebas de impedancia para verificar que la PCB cumpla con los requisitos de diseño. Se pueden utilizar equipos de prueba avanzados, como los sistemas de reflectometría en el dominio del tiempo (TDR), para medir la impedancia con precisión.
Conclusión
Controlar la impedancia en PCB de alta velocidad es una tarea compleja pero esencial. Al comprender los factores clave que afectan la impedancia, utilizar métodos de diseño y fabricación adecuados y seguir las mejores prácticas, podemos lograr un control preciso de la impedancia y garantizar PCB de alto rendimiento. Como proveedor de PCB de alta velocidad, estamos comprometidos a proporcionar a nuestros clientes PCB que cumplan con los requisitos de impedancia más estrictos.
