Como proveedor de PCB de alta frecuencia, entendemos el papel fundamental que desempeña el rendimiento térmico en la funcionalidad y confiabilidad de las placas de circuito impreso de alta frecuencia. En aplicaciones de alta frecuencia, como sistemas de comunicación 5G, aeroespaciales y de radar, el calor excesivo puede provocar degradación de la señal, fallas de componentes y reducción del rendimiento general del sistema. Por lo tanto, mejorar el rendimiento térmico de los PCB de alta frecuencia es de suma importancia. En este blog, exploraremos varias estrategias efectivas para mejorar el rendimiento térmico de los PCB de alta frecuencia.
1. Selección de materiales
La elección de los materiales es fundamental para mejorar el rendimiento térmico de las PCB de alta frecuencia. Las aplicaciones de alta frecuencia suelen requerir materiales con baja pérdida dieléctrica y alta conductividad térmica.
- Sustratos de alta conductividad térmica: Seleccionar sustratos con alta conductividad térmica puede mejorar significativamente la disipación de calor. Por ejemplo, los sustratos cerámicos tienen una excelente conductividad térmica y una baja pérdida dieléctrica, lo que los hace adecuados para aplicaciones de alta potencia y alta frecuencia. Otra opción son los PCB con núcleo metálico, que utilizan una base metálica (como aluminio o cobre) para proporcionar una buena disipación térmica. El núcleo metálico actúa como un disipador de calor, transfiriendo calor lejos de los componentes de la PCB.
- Materiales de baja pérdida dieléctrica: Los materiales con baja pérdida dieléctrica son esenciales para las señales de alta frecuencia. Materiales como el PTFE (politetrafluoroetileno) se utilizan ampliamente en PCB de alta frecuencia debido a su baja constante dieléctrica y su tangente de baja pérdida.PCB multicapa de PTFEPuede proporcionar una mejor integridad de la señal y también tener propiedades térmicas relativamente buenas. La combinación de baja pérdida dieléctrica y conductividad térmica razonable hace que el PTFE sea una opción popular para aplicaciones de alta frecuencia.
2. Diseño de vía térmica
Las vías térmicas son una forma eficaz de transferir calor desde la capa superior de la PCB a la capa inferior o a las capas internas. Al aumentar la cantidad y el tamaño de las vías térmicas, el calor se puede disipar de manera más eficiente.
- Vía densidad: Aumentar la densidad de las vías térmicas puede mejorar la transferencia de calor. Sin embargo, es importante equilibrar la densidad de vía con el espacio disponible en la PCB y las capacidades de fabricación. Una mayor densidad de vía puede proporcionar más vías para que fluya el calor, pero también puede aumentar la complejidad del proceso de fabricación de PCB.
- A través de tamaño y forma: El tamaño y la forma de las vías térmicas también afectan la transferencia de calor. Las vías más grandes generalmente tienen una mejor conductividad térmica, pero pueden ocupar más espacio en la PCB. Además, la forma de la vía, como una vía llena o una vía apilada, puede afectar la eficiencia de la transferencia de calor. Las vías llenas pueden proporcionar un mejor contacto térmico entre capas, mientras que las vías apiladas pueden aumentar la longitud total del camino térmico.
3. Diseño del plano de tierra y vertido de cobre
El diseño del plano de tierra y del vertido de cobre puede desempeñar un papel crucial en la disipación del calor.
- Vertido de cobre: Agregar un vertido de cobre en la PCB puede aumentar la superficie disponible para la disipación de calor. El vertido de cobre actúa como un disipador de calor, distribuyendo el calor de manera más uniforme por la PCB. Se puede colocar en la capa superior, la capa inferior o las capas internas de la PCB. El espesor del vertido de cobre también afecta su rendimiento térmico. Un vertido de cobre más espeso puede conducir el calor de manera más efectiva.
- Diseño del plano de tierra: Un plano de tierra bien diseñado también puede contribuir a la disipación del calor. El plano de tierra puede actuar como un disipador de calor, absorbiendo y transfiriendo calor lejos de los componentes. Al conectar el plano de tierra al chasis metálico o al disipador de calor del sistema, se puede disipar aún más el calor. Además, un plano de tierra continuo y de baja impedancia puede reducir la interferencia electromagnética y mejorar la integridad de la señal.
4. Colocación de los componentes
La ubicación adecuada de los componentes es esencial para mejorar el rendimiento térmico de las PCB de alta frecuencia.
- Componentes generadores de calor: Los componentes que generan calor, como amplificadores de potencia y procesadores, deben colocarse en áreas con buena ventilación y lejos de componentes sensibles. Al separar los componentes que generan calor de otros componentes, se puede reducir el riesgo de daños inducidos por el calor en componentes sensibles. Además, colocar componentes generadores de calor cerca del borde de la PCB o en áreas con acceso a fuentes de refrigeración externas puede mejorar la disipación del calor.
- Espaciado de componentes: También es importante un espacio adecuado entre los componentes. Un espacio suficiente permite una mejor circulación del aire y disipación del calor. Los componentes que generan una gran cantidad de calor deben estar más separados para evitar la acumulación de calor.
5. Soluciones de refrigeración
En algunas aplicaciones de alta potencia o alta temperatura, es posible que se requieran soluciones de refrigeración adicionales.
- Disipadores de calor: Los disipadores de calor se utilizan habitualmente para disipar el calor de los componentes. Se pueden conectar a componentes generadores de calor, como transistores de potencia o circuitos integrados, para aumentar la superficie de transferencia de calor. Los disipadores de calor pueden estar hechos de materiales con alta conductividad térmica, como aluminio o cobre.
- Ventiladores y aletas de refrigeración: Se pueden utilizar ventiladores para aumentar la circulación de aire alrededor de la PCB, mejorando la disipación de calor. También se pueden agregar aletas de enfriamiento a la PCB o al disipador de calor para aumentar la superficie de transferencia de calor. La combinación de ventiladores y aletas de refrigeración puede proporcionar una refrigeración eficaz en aplicaciones de alta potencia.
6. Simulación térmica y pruebas.
Antes de la producción en masa, la simulación y las pruebas térmicas pueden ayudar a optimizar el diseño térmico de las PCB de alta frecuencia.
- Simulación Térmica: El software de simulación térmica se puede utilizar para predecir la distribución de temperatura en la PCB en diferentes condiciones operativas. Al simular el proceso de transferencia de calor, los diseñadores pueden identificar posibles puntos calientes y optimizar el diseño de PCB en consecuencia. La simulación térmica también puede ayudar a evaluar la eficacia de diferentes soluciones de refrigeración.
- Pruebas térmicas: La prueba térmica implica medir la temperatura de la PCB y sus componentes durante el funcionamiento. Esto se puede hacer mediante cámaras térmicas o sensores de temperatura. Al comparar los resultados de las pruebas con los resultados de la simulación, los diseñadores pueden validar la precisión del diseño térmico y realizar los ajustes necesarios.

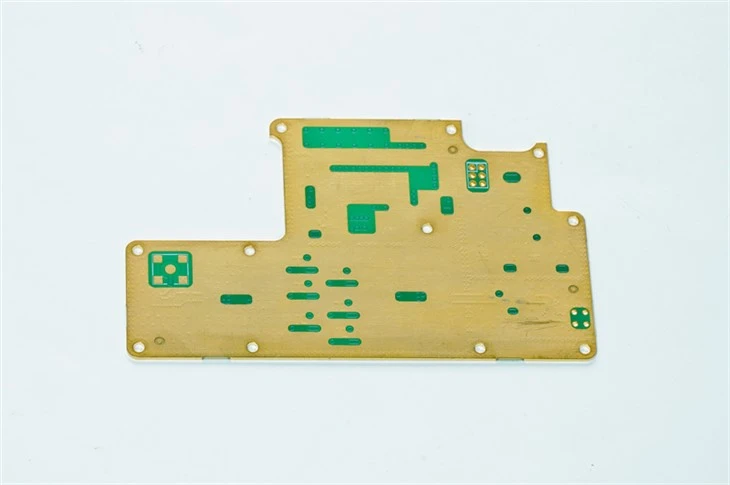

En conclusión, mejorar el rendimiento térmico de los PCB de alta frecuencia requiere un enfoque integral que incluya la selección de materiales, el diseño de la vía térmica, el vertido de cobre y el diseño del plano de tierra, la ubicación de los componentes, las soluciones de refrigeración y la simulación y pruebas térmicas. Como proveedor de PCB de alta frecuencia, tenemos los conocimientos y la experiencia para ayudar a nuestros clientes a diseñar y fabricar PCB de alta calidad con excelente rendimiento térmico. NuestroPCB dieléctrico híbrido de alta precisiónyPCB multicapa de alta frecuenciaestán diseñados para cumplir con los exigentes requisitos de las aplicaciones de alta frecuencia.
Si está buscando PCB de alta frecuencia con un rendimiento térmico superior, lo invitamos a contactarnos para adquisiciones y conversaciones adicionales. Nuestro equipo de expertos está listo para ayudarlo a encontrar las mejores soluciones para sus necesidades específicas.
Referencias
- IPC-2221A: Norma genérica sobre diseño de tableros impresos.
- "Diseño de PCB de alta frecuencia: teoría y aplicaciones" por Douglas Brooks.
- "Gestión térmica de sistemas electrónicos" de Avram Bar-Cohen y Ali Boroushaki.
