¡Hola, compañeros entusiastas de la tecnología! Estoy trabajando con una empresa de suministro de PCB Phased Array y hoy estoy muy emocionado de profundizar en los requisitos de PCB Phased Array en aplicaciones de alta frecuencia.
En primer lugar, comprendamos rápidamente qué es Phased Array PCB. Puedes hacer clicPCB de matriz en fasepara obtener una introducción más detallada. En términos simples, un conjunto en fase es un grupo de antenas en el que las fases relativas de las respectivas señales que alimentan las antenas varían de tal manera que el patrón de radiación efectivo del conjunto se refuerza en una dirección deseada y se suprime en direcciones no deseadas. Y la PCB (placa de circuito impreso) es la columna vertebral que mantiene unidos todos estos componentes y proporciona conexiones eléctricas.
Requisitos eléctricos
En aplicaciones de alta frecuencia, el rendimiento eléctrico es de suma importancia. Uno de los requisitos clave es la baja pérdida de señal. A altas frecuencias, incluso una pequeña cantidad de pérdida de señal puede degradar significativamente el rendimiento del sistema Phased Array. El material dieléctrico utilizado en la PCB juega aquí un papel crucial. Necesitamos elegir materiales con baja constante dieléctrica (Dk) y bajo factor de disipación (Df).

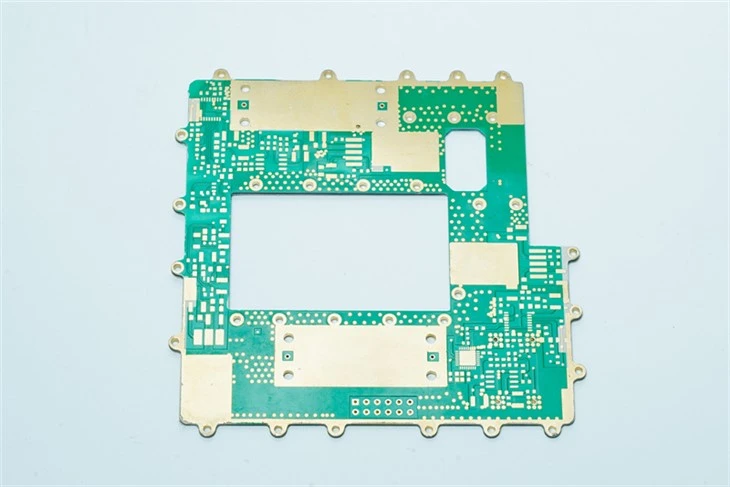

Por ejemplo,PCB de alta frecuencia para microondasA menudo se utilizan materiales dieléctricos especiales como el PTFE (politetrafluoroetileno). El PTFE tiene Dk y Df muy bajos, lo que ayuda a minimizar la atenuación de la señal. Cuando la señal viaja a través de las pistas de la PCB, un dieléctrico de baja pérdida garantiza que la mayor parte de la potencia de la señal llegue al destino, en lugar de disiparse en forma de calor.
Otro requisito eléctrico importante es el control de impedancia. En aplicaciones de alta frecuencia, la impedancia de las líneas de transmisión en la PCB debe controlarse con precisión. Cualquier discrepancia en la impedancia puede provocar reflejos de la señal, lo que puede provocar interferencias y reducir el rendimiento del sistema. Normalmente utilizamos trazas de impedancia controlada, como microstrip o stripline, para mantener una impedancia constante a lo largo de la ruta de la señal.
Requisitos térmicos
Las aplicaciones de alta frecuencia generan una cantidad significativa de calor. La PCB de matriz en fase debe poder disipar este calor de manera efectiva para evitar el sobrecalentamiento, que puede dañar los componentes y degradar el rendimiento. Una forma de lograrlo es mediante el uso de materiales de alta conductividad térmica en la PCB.
Por ejemplo,PCB dieléctrico híbrido de alta precisiónSe pueden incorporar materiales con alta conductividad térmica, como cargas cerámicas en el dieléctrico. Estos rellenos ayudan a transferir el calor de los componentes que generan calor a las capas externas de la PCB, donde se puede disipar más fácilmente.
También podemos utilizar vías térmicas en el diseño de PCB. Las vías térmicas son pequeños orificios llenos de material conductor que conectan diferentes capas de la PCB. Actúan como conductos de calor, permitiendo que el calor fluya desde las capas internas hacia las capas externas, donde puede irradiarse al entorno circundante.
Requisitos mecánicos
La estabilidad mecánica de la PCB Phased Array también es crucial, especialmente en aplicaciones de alta frecuencia. La PCB debe poder resistir tensiones mecánicas, como vibraciones y golpes, sin deformarse ni romperse. Esto es importante porque cualquier deformación mecánica puede cambiar las características eléctricas de la PCB, lo que lleva a una degradación del rendimiento.
Utilizamos laminados y sustratos de alta calidad que tienen buenas propiedades mecánicas. Por ejemplo, algunos laminados tienen una alta resistencia a la flexión, lo que significa que pueden doblarse hasta cierto punto sin agrietarse. Además, el diseño y las técnicas de montaje de PCB adecuados son esenciales. Necesitamos asegurarnos de que la PCB esté montada de forma segura en el sistema para minimizar los efectos de las vibraciones.
Requisitos de fabricación
Cuando se trata de fabricar PCB Phased Array para aplicaciones de alta frecuencia, la precisión es clave. El proceso de fabricación debe ser muy preciso para garantizar que se cumplan los requisitos eléctricos y mecánicos.
Por ejemplo, es necesario controlar con precisión el ancho de la traza y el espaciado en la PCB. En aplicaciones de alta frecuencia, incluso una pequeña variación en el ancho de la traza puede afectar la impedancia de la línea de transmisión. Utilizamos técnicas de fabricación avanzadas, como la fotolitografía, para lograr la precisión requerida en el patrón de trazas.
El proceso de perforación también debe ser muy preciso. Los orificios en la PCB, como las vías y los orificios de montaje de componentes, deben perforarse con alta precisión para garantizar conexiones eléctricas adecuadas y estabilidad mecánica.
Consideraciones de diseño
Además de los requisitos anteriores, existen algunas consideraciones de diseño para las PCB Phased Array en aplicaciones de alta frecuencia. Un aspecto importante es la disposición de los componentes. Necesitamos colocar los componentes de tal manera que las rutas de señal sean lo más cortas posible. Las rutas de señal más cortas reducen la pérdida de señal y las interferencias.
También debemos considerar el blindaje de componentes sensibles. Las señales de alta frecuencia pueden verse fácilmente afectadas por interferencias electromagnéticas (EMI). Podemos utilizar técnicas de blindaje, como escudos metálicos o planos de tierra, para proteger los componentes sensibles de EMI.
Otra consideración de diseño es el recorrido de las pistas. Debemos evitar las esquinas pronunciadas en las pistas, ya que pueden provocar reflejos de la señal. En su lugar, utilizamos esquinas redondeadas o curvas graduales para garantizar un flujo de señal fluido.
Conclusión
En conclusión, los PCB Phased Array para aplicaciones de alta frecuencia tienen una variedad de requisitos, incluidos aspectos eléctricos, térmicos, mecánicos, de fabricación y de diseño. Cumplir con estos requisitos es esencial para el correcto funcionamiento del sistema Phased Array.
Si está buscando PCB Phased Array de alta calidad que cumplan con todos estos requisitos, estamos aquí para ayudarlo. Tenemos los conocimientos y la experiencia para fabricar PCB que se adapten a sus necesidades específicas de aplicaciones de alta frecuencia. Ya sea que esté trabajando en un sistema de radar, un dispositivo de comunicación o cualquier otro proyecto de alta frecuencia, podemos brindarle la solución adecuada.
No dude en comunicarse con nosotros para una discusión detallada e iniciar el proceso de adquisición. ¡Estamos ansiosos por trabajar con usted para darle vida a sus proyectos de alta frecuencia!
