En el ámbito de las placas de circuito impreso (PCB) de alta frecuencia, los planos de tierra desempeñan un papel fundamental que no puede subestimarse. Como proveedor de PCB de alta frecuencia, he sido testigo de primera mano del impacto significativo que tienen los planos de tierra bien diseñados en el rendimiento, la confiabilidad y la funcionalidad de estas placas de circuito avanzadas.
1. Integridad de la señal
Una de las funciones principales de un plano de tierra en las PCB de alta frecuencia es mantener la integridad de la señal. En aplicaciones de alta frecuencia, las señales viajan a velocidades extremadamente altas y cualquier interferencia o ruido puede causar una degradación significativa de la calidad de la señal. Un plano de tierra actúa como punto de referencia para las señales eléctricas en la PCB. Proporciona una ruta de baja impedancia para las corrientes de retorno de las señales.
Cuando se transmite una señal en una traza, se crea una corriente de retorno correspondiente. Si no existe un plano de tierra adecuado, la corriente de retorno puede tomar caminos impredecibles, lo que puede provocar interferencias electromagnéticas (EMI) y diafonía entre diferentes trazas. Esto, a su vez, puede provocar distorsión de la señal, errores de bits y fallos generales del sistema.
Por ejemplo, en unPCB de alta frecuencia para microondas, donde las señales operan en el rango de frecuencia de microondas (normalmente por encima de 1 GHz), la importancia de la integridad de la señal es primordial. El plano de tierra asegura que las corrientes de retorno fluyan de manera controlada y predecible, minimizando las posibilidades de EMI y manteniendo la calidad de las señales de alta frecuencia.
2. Blindaje electromagnético
Los PCB de alta frecuencia suelen ser susceptibles a interferencias electromagnéticas de fuentes externas, así como de otros componentes de la misma placa. Un plano de tierra actúa como un escudo electromagnético eficaz. Puede absorber y disipar la energía electromagnética que de otro modo se acoplaría a las sensibles trazas de señales.
El plano de tierra forma una capa conductora que puede impedir que los campos electromagnéticos penetren en la PCB. Esto es particularmente importante en aplicaciones donde la PCB se utiliza en un entorno electromagnético ruidoso, como en equipos aeroespaciales, militares y de telecomunicaciones.

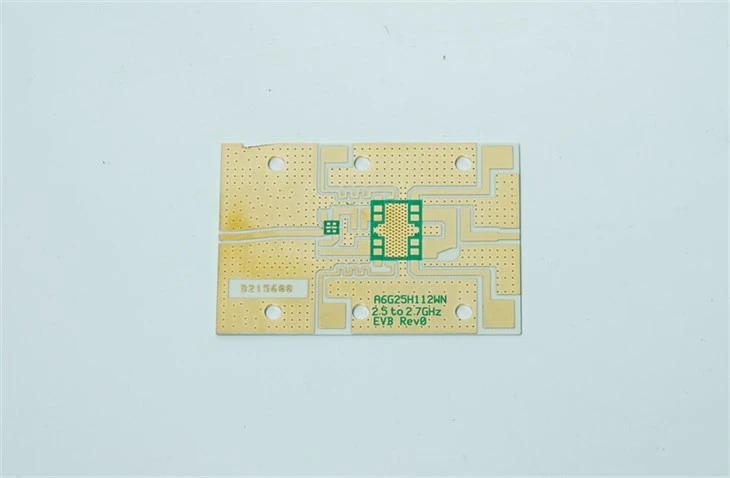

en unPlaca de circuito de antena, el plano de tierra puede ayudar a reducir la interferencia entre la antena y otros componentes de la placa. También puede mejorar el patrón de radiación de la antena proporcionando una referencia estable para los campos electromagnéticos.
3. Gestión térmica
La disipación de calor es un tema crítico en los PCB de alta frecuencia, especialmente cuando se trata de componentes de alta potencia. Un plano de tierra puede servir como un disipador de calor eficiente. Al ser una capa conductora grande y continua, puede distribuir el calor generado por los componentes en un área mayor.
En aplicaciones de alta frecuencia, la densidad de potencia en la PCB puede ser bastante alta y, si el calor no se disipa de manera efectiva, puede provocar el sobrecalentamiento de los componentes, una vida útil reducida y una degradación del rendimiento. El plano de tierra puede conducir el calor lejos de los componentes y transferirlo a otras partes de la PCB o a dispositivos externos de disipación de calor.
Por ejemplo, en unPCB de impedancia híbrida, que puede incorporar amplificadores de RF de alta potencia u otros componentes que consumen mucha energía, el plano de tierra ayuda a mantener la temperatura dentro del rango aceptable para el funcionamiento adecuado de los componentes.
4. Control de impedancia
La adaptación de impedancia es crucial en las PCB de alta frecuencia para garantizar la máxima transferencia de energía y minimizar los reflejos de la señal. El plano de tierra es una parte integral del sistema de control de impedancia. La impedancia característica de una línea de transmisión en una PCB está determinada por la geometría de la traza, la constante dieléctrica del sustrato y la proximidad del plano de tierra.
Al diseñar cuidadosamente el plano de tierra y su distancia a las trazas de señal, se puede controlar con precisión la impedancia de las líneas de transmisión. Esto es esencial en circuitos digitales y de RF de alta velocidad, donde los desajustes de impedancia pueden causar reflejos significativos de la señal, lo que provoca distorsión de la señal y pérdida de potencia.
En las PCB de alta frecuencia, como las que se utilizan en los sistemas de comunicación de datos de alta velocidad, el control de la impedancia es necesario para garantizar que las señales se puedan transmitir con precisión a largas distancias sin una degradación significativa.
5. Estabilidad mecánica
Un plano de tierra también proporciona estabilidad mecánica a la PCB. Actúa como una capa de soporte estructural, lo que ayuda a evitar que la PCB se deforme o doble durante el proceso de fabricación, ensamblaje y operación.
En las PCB de alta frecuencia, que suelen tener múltiples capas y geometrías complejas, la estabilidad mecánica es importante para mantener la integridad de las conexiones eléctricas y la alineación de los componentes. El plano de tierra, al ser una capa grande y continua, añade rigidez a la PCB, reduciendo el riesgo de daños mecánicos.
Consideraciones de diseño para planos de tierra en PCB de alta frecuencia
Al diseñar planos de tierra para PCB de alta frecuencia, se deben tener en cuenta varios factores. En primer lugar, se debe optimizar el tamaño y la forma del plano de tierra. Un plano de tierra más grande generalmente proporciona un mejor blindaje electromagnético y gestión térmica, pero también puede aumentar el costo y el peso de la PCB.
La ubicación de las vías en el plano de tierra también es crucial. Las vías se utilizan para conectar diferentes capas de la PCB y, si no se colocan correctamente, pueden interrumpir el flujo de las corrientes de retorno y crear discontinuidades de impedancia.
La elección del material del sustrato para el plano de tierra es otra consideración importante. El sustrato debe tener una constante dieléctrica baja y una tangente de pérdida baja para minimizar las pérdidas de señal y garantizar un buen rendimiento de alta frecuencia.
Conclusión
En conclusión, los planos de tierra son un componente esencial de los PCB de alta frecuencia. Desempeñan un papel vital en el mantenimiento de la integridad de la señal, proporcionando blindaje electromagnético, gestionando el calor, controlando la impedancia y garantizando la estabilidad mecánica. Como proveedor de PCB de alta frecuencia, entendemos la importancia de estos aspectos y nos esforzamos por diseñar y fabricar PCB con planos de tierra bien optimizados.
Si necesita PCB de alta frecuencia para sus aplicaciones, ya seaPCB de alta frecuencia para microondas,PCB de impedancia híbrida, oPlaca de circuito de antena, estamos aquí para brindarle soluciones de alta calidad. Nuestro equipo de expertos puede trabajar con usted para diseñar los planos de tierra y los diseños generales de PCB más adecuados para satisfacer sus requisitos específicos. Contáctenos para iniciar una discusión sobre adquisiciones y explorar cómo nuestros PCB de alta frecuencia pueden mejorar el rendimiento de sus productos.
Referencias
- Hall, Stephen H., Garrett W. Hall y James A. McCall. Diseño de sistemas digitales de alta velocidad: un manual de teoría y prácticas de diseño de interconexión. Wiley, 2000.
- Montrose, Mark I. Técnicas de diseño de placas de circuito impreso para el cumplimiento de EMC: un manual para diseñadores. Wiley - Interciencia, 2000.
- Paul, Clayton R. Introducción a la compatibilidad electromagnética. Wiley, 2006.
