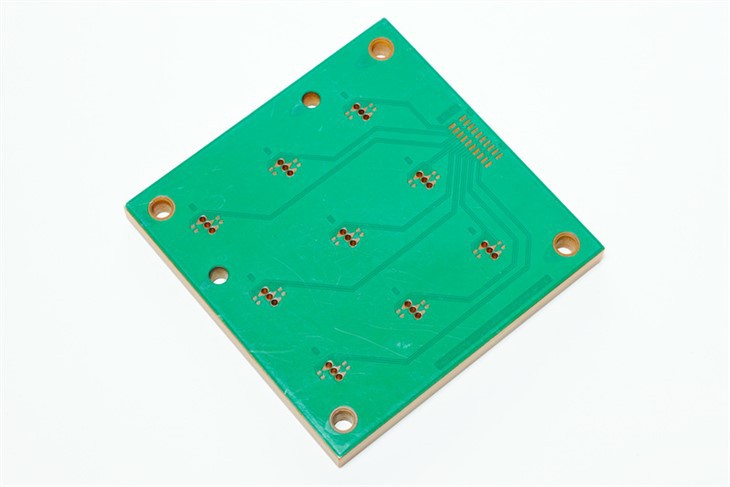

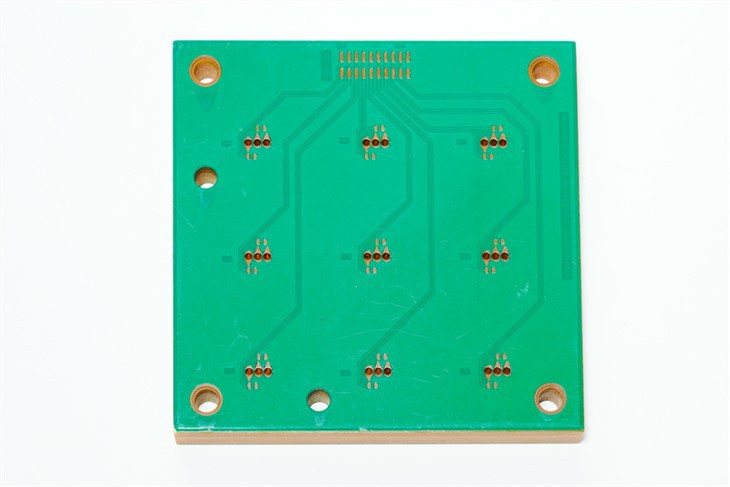

PCB de bloque de cobre enterrado

Una PCB de bloque de cobre enterrada es una placa de circuito impreso avanzado que integra bloques de cobre de metal sólido (CU puro o aleación) en áreas internas específicas durante la laminación, lograda a través de fresado mecánico + compresión térmica. Elimina cuellos de botella térmicos para dispositivos de potencia ultra - high - creando -} rutas de resistencia térmica cero.
Características del núcleo:
1. Estructura incrustada
- Cu coin thickness: 0.5mm~5mm, area >120% de la fuente de calor
- Posición: directamente en dispositivos de potencia (por ejemplo, CPU/IGBT)
2. Rendimiento térmico
- conductividad térmica: mayor o igual a 380W/mk (puro cu, 1000 × fr-4)
- Resistencia térmica:<0.1°C/W (die-to-heatsink)
3. Interlámetro mecánico
- Serrated/Micro - Tallas laterales perforadas (↑ 300% de área de adhesión)
- relleno dieléctrico: alto - Termal - conductividad prepreg (EG, Bergquist HT-04503)

Envíeconsulta

Características del producto

Rendimiento térmico revolucionario

- Conductividad extrema: mayor o igual a 380W/MK Conductividad térmica (1000 × FR-4)
- cerca - resistencia térmica cero: die - a - disipador térmico θ ＜ 0.1 grados /w
- Capacidad de flujo de calor: ＞ 500W/cm² Manejo de potencia local

Ingeniería estructural de precisión

- Interlámetro mecánico: serrated/micro - municipales perforadas (fuerza de unión ＞ 50mpa)
- Manejo de estrés de CTE: la capa de amortiguación absorbe ΔCte mayor o igual a 15 ppm/ grado
- Optimización de topología: ramas de cobre biomimética (↑ 200% de área de enfriamiento)

Seguridad eléctrica

- Integridad de la señal: blindaje de tierra alrededor de las monedas (rechazo de cosstalk ＞ 30db @10ghz)
- integridad de potencia: conexión directa al plano PWR (impedancia ＜ 0.5mΩ)
- high - aislamiento de voltaje: soporte dieléctrico ＞ 5kv

Confiabilidad ambiental extrema

- pasa 3000x ciclos térmicos (-40 grados ~ 150 grados)
- resistente a la vibración: 100g aceleración (mil - STD-883)
- 1000 HRS HEMT SOLT (85 grados /85% HR) sin corrosión

Campo de aplicación de productos

1. High - Power Electronics
Inversores, sistemas UPS e convertidores que requieren disipación de calor rápido.

2. Electrónica automotriz
Controladores de motor EV, cargadores a bordo (OBC), asegurando la estabilidad en entornos de temperatura altos -.

3. Equipo industrial
Unidades de motor, módulos de potencia, evitando fallas de sobrecalentamiento.

4. Aeroespacial y defensa
Sistemas de radar, suministros de aviónica, exigiendo confiabilidad extrema y control térmico.

5. 5 g/estaciones base de telecomunicaciones
Amplificadores de potencia (PAS), módulos RF para alto - frecuencia/alto - Operación actual.

6. Alta - iluminación LED de potencia
Faros automotrices, iluminación industrial, reducción de la degradación térmica.

7. PSU de servidor/centro de datos
Unidades de fuente de alimentación (PSU) para una conversión eficiente de energía.

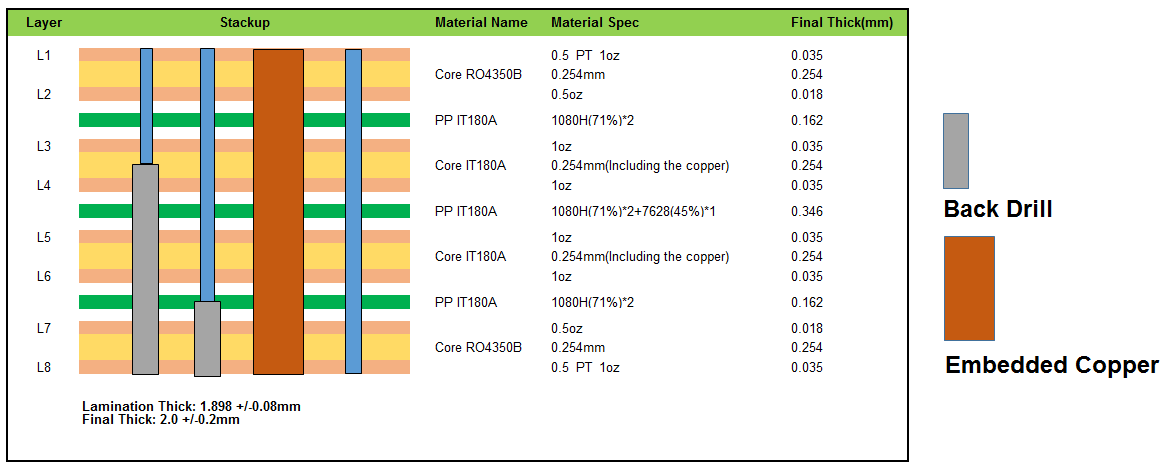

004
